不锈钢波节管【质量检测】

发布时间：2020-05-11 15:59:14 浏览次数：6065次

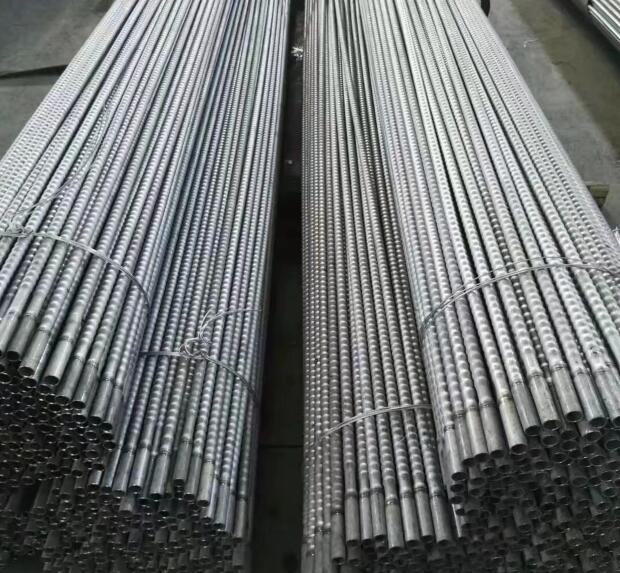

不锈钢波节管

不锈钢波节换热管是取代列管的一种新型高效换热管。不锈钢波节管换热器具有下列优点。
@ 波节管表面凹凸的外形，使流体在管内形成较强的湍流，从而大大提高管内外表面的换热系数，使换热器整体换热效率比列管式提高2-3倍；

@ 波节管通过热胀冷缩而具有自洁作用，具有不易结垢的性能，且自行补偿温差产生的热应力；

@ 由于波节管自身的补偿功能，可使管板热应力小，不会出现管口破裂而造成泄漏问题，换热器安全耐用；

除上述优点外，还有耐腐蚀能力强、寿命更长、无点蚀、价格便宜等优点。

不锈钢波节换热管系列

波谷外径 mm	波峰外径 mm	波距 mm	米重kg/m								换热面积 m²/m
波谷外径 mm	波峰外径 mm	波距 mm	0.6	0.7	0.8	0.9	1.0	1.1	1.2	1.5	换热面积 m²/m
16	19	15	0.257	0.297	0.336	0.375	0.414	0.437			0.0572
18	22	15	0.292	0.338	0.383	0.427	0.471	0.515	0.542		0.0665
18	22	20	0.291	0.336	0.380	0.425	0.468	0.512	0.537		0.0658
19	22	20	0.306	0.357	0.394	0.439	0.485	0.531	0.576		0.0665
19	25	20	0.318	0.367	0.416	0.465	0.514				0.0747
20	25	20	0.332	0.383	0.436	0.485	0.535	0.585	0.635		0.0750
22	25	20	0.351	0.406	0.461	0.513	0.568	0.622	0.672		0.0759
25	28	25	0.399	0.463	0.526	0.588	0.649	0.711	0.771	0.952	0.0852
25	30	25	0.408	0.471	0.536	0.600	0.665	0.727	0.789	0.974	0.0902
25	32	25	0.426	0.487	0.555	0.622	0.685	0.751	0.814		0.0957
27	30	25	0.440	0.510	0.576	0.645	0.714	0.778	0.846	1.045	0.0916
27	32	25	0.445	0.516	0.586	0.654	0.722	0.790	0.858	1.060	0.0966
32	38	30	0.527	0.610	0.691	0.774	0.850	0.929	1.007	1.247	0.1144
32	40	30	0.537	0.624	0.710	0.796	0.880	0.965	1.049		0.1198
32	42	30	0.562	0.650	0.733	0.812	0.888	0.974	1.059		0.1258
38	42	35	0.616	0.713	0.811	0.908	1.002	1.099	1.192		0.1275
38	45	40	0.631	0.732	0.833	0.931	1.025	1.123	1.217		0.1336
40	50	45			0.883	0.970	1.074	1.179	1.283		0.1480
48	54	50				1.151	1.276	1.401			0.1653
50	57	50					1.282	1.487	1.532	1.892	0.1682
50	62	50					1.367	1.501			0.1861
●其它规格经协议也可以生产

注：其他规格经协议也可生产。

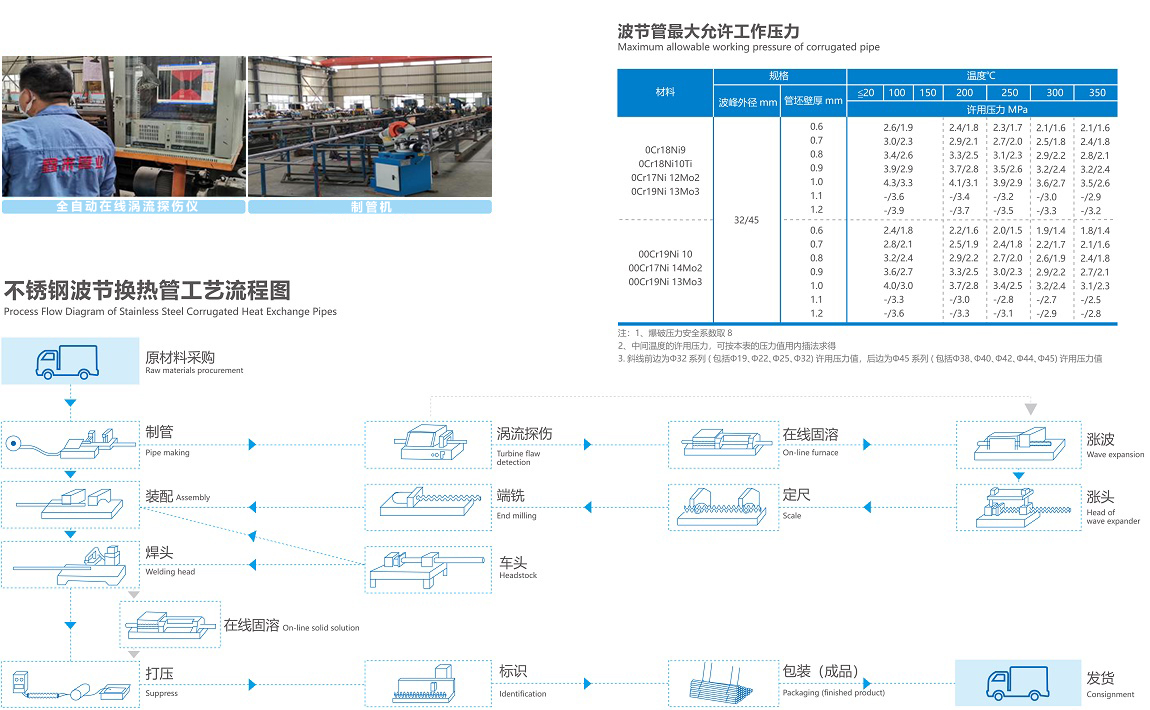

注：
1、爆破压力安全系数取8；
2、中间温度的许用压力，可按本表的压力值用内插法求得；
3、斜线前边为Φ32系列(包括Φ19、Φ22、Φ25、Φ32)许用压力值，后边为Φ45系列(包括Φ38、Φ40、Φ42、Φ44、Φ45)许用压力值。
